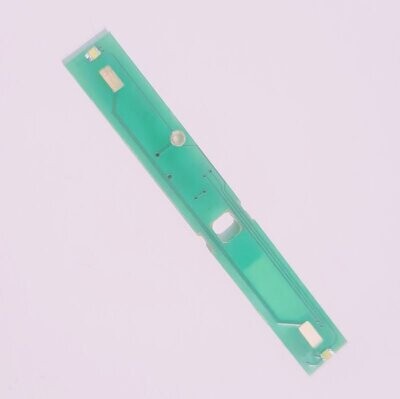

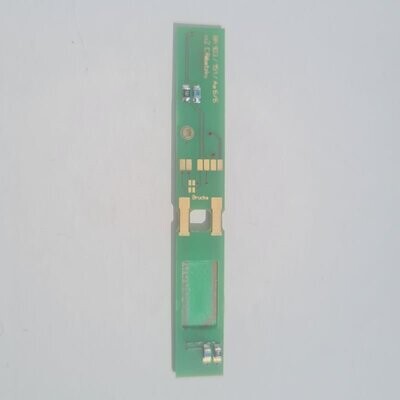

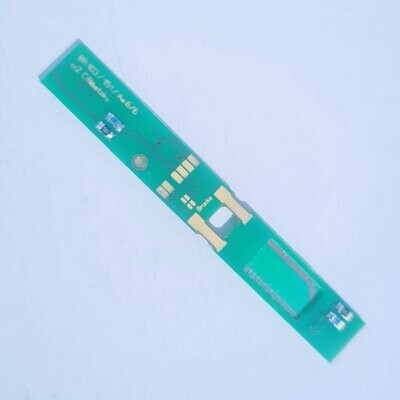

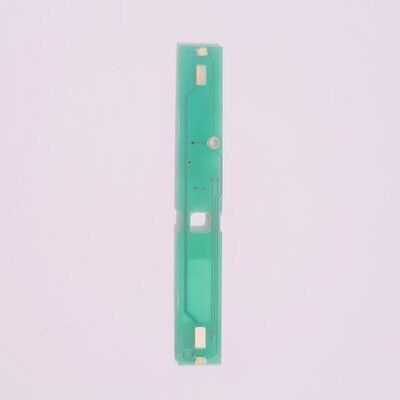

Umbauplatine Digital für Elektrolokomotive BR 103

Umbauplatine Digital für Elektrolokomotive

miniclub Sonderserie der Elektrolok Baureihe 103 zum Jubiläum "40 Jahre miniclub"

Märklin (88543)

Features:

Rot / Weiß Lichtwechsel über SMD LEDs auf der Platine, 3 Licht Spitzensignal 3 rote Schlusslichter mit der Fahrtrichtung wechselnd.

4x Licht Ausgänge einzeln Schaltbar über Zusatz Funktion AUX1 und AUX2 bei Bedarf.

z.B. das 3 Licht Spitzensignal oder das Rote Schlusslicht kann unabhängig von der gewählten Fahrtrichtung an jeder Führerstands Seite getrennt geschaltet werden. Diese Funktion ist insbesondere im Wendezugbetrieb interessant. Die Beleuchtung zu den angehängten Wagen wird abgeschaltet, das Licht auf der freien Seite der Lok wechselt je nach Fahrtrichtung. Einstellungen sind über das CV mapping des Decoders zu tätigen.

Normaler Lichtwechsel mit zwei kleinen Löt-Brücken möglich ohne Zusatzfunktionen AUX1 und AUX2 siehe Einbauanleitung.
